    产品名称: YXC系列磁助电接点压力表

    发布日期: 2020-12-08 09:31:50

    点击数: 896

    询价: 点击产品询价

    简述: YXC系列磁助电接点压力表YXC系列磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常,磁助电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。为能适应被测对象的各异和需求...

    产品说明:

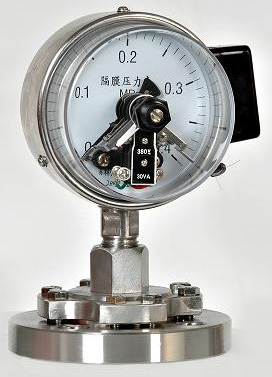

    YXC系列磁助电接点压力表

      YXC系列磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常,磁助电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
      为能适应被测对象的各异和需求,磁助电接点压力表在原有普通型和专用型的基础上,又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。
      鉴于磁助电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外,而且又具有测控并茂、安装简单、维护量小等优点,因此,磁助电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
    主要技术指标及功能

    · 磁助电接点压力表标度范围、精确度等级及接头螺纹尺寸

    类 型

    型 号

    名称(含全称
    或简称)

    标度范围
    MPa

    精确度等级

    接头螺纹
    尺寸

    指示

    设定值

    接通

    断开

    普通型

    YXC-100
    *YXC-102
    YXC-103

    磁助电接点压力表

    0~0.6至60及-0.1~0.06至2.4系列

    1.5

    1.5

    4

    M20×1.5

    (*G3/8″)

    (*G1/2″)

    YXC-150
    *YXC-153

    0~0.1至60及-0.1~0至2.4系列

    专用型

    YXCA-150

    磁助电接点氨压力表

    0~0.16至60及-0.1~0.06至2.4系列

    2.5

    2.5

    4

    抗振型

    YXC-100-Z
    *YXC-102-Z
    YXC-103-Z

    磁助电接点压力表

    0~0.6至60及-0.1~0.5至2.4系列

    1.5

    1.5

    5

    耐蚀型

    *YXC-100B-F
    *YXC-102B-F
    *YXC-103B-F
    *YXC-150B-F
    *YXC-152B-F

    0~0. 6至60及-0.1~0.06至2.4系列

    1.5

    1.5

    4

    耐蚀抗振型

    *YXC-100B-FZ
    *YXC-102B-FZ
    *YXC-152B-FZ
    *YXC-153B-FZ

    0~0. 6至60及-0.1~0.5至2.4系列

    1.5

    1.5

    5

    隔离式普通型

    隔离式耐蚀型

    YXCG-103
    *YXCG-103-F

    隔离式磁助电接点压力表

    0~0. 16至60及-0.1~0.06至2.4系列

    1.5

    1.5

    4

    M42×2

    (*G1 1/4″)

    隔离式抗振型

    YXCG-103-Z

    0~0. 6至60及-0.1~0.5至2.4系列

    1.5

    1.5

    5

    隔离式耐蚀抗振型

    *YXCG-103-FZ

    注:
    1)标有“*”的型号暂限于特殊订货
    2)隔离式的软尾长度为1、2、3、4m(其中2m为优选长度)
    产品选型

    电接点压力表安装与使用
    1. 电接点压力表应安装在周围环境温度为-40~70℃相对湿度不大于80 %的环境下使用。

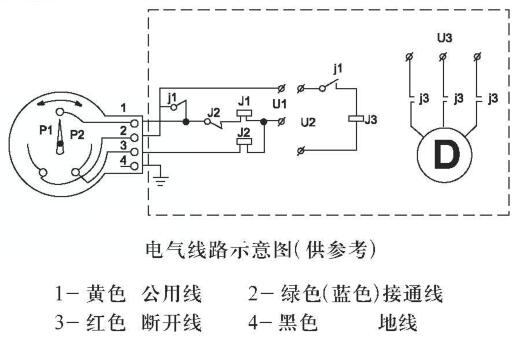

    2.使用前应先检查接点的工作情况是否正常,接点力是否超过额定值,接线是否正确(见附图)。
    3. 电接点压力表安装位置与测量点间的距离应不超过10M,否则因沿程压力损失而影响仪表读数准确性。
    4.仪表应垂直安装,当安装处远离测量点时,应力求与测量点保持水平。

    注:工作电压推荐36V以下,但不宜小于12V,以免引起触头接触时不可靠。
